Что такое блочно-модульная котельная: обзор технологии БМК

Когда подключение к централизованным сетям невозможно, невыгодно или требует слишком много времени, на первый план выходят автономные решения. Одним из наиболее технологичных и востребованных вариантов является блочно-модульная котельная.

В этой статье мы, специалисты «СЗМА» с более чем 15-летним опытом в проектировании энергетических систем, предоставим исчерпывающее руководство по БМК. Перечень услуг компании «СЗМА» по котельным и комплексам теплоснабжения вы можете посмотреть в отдельной вкладке на сайте.

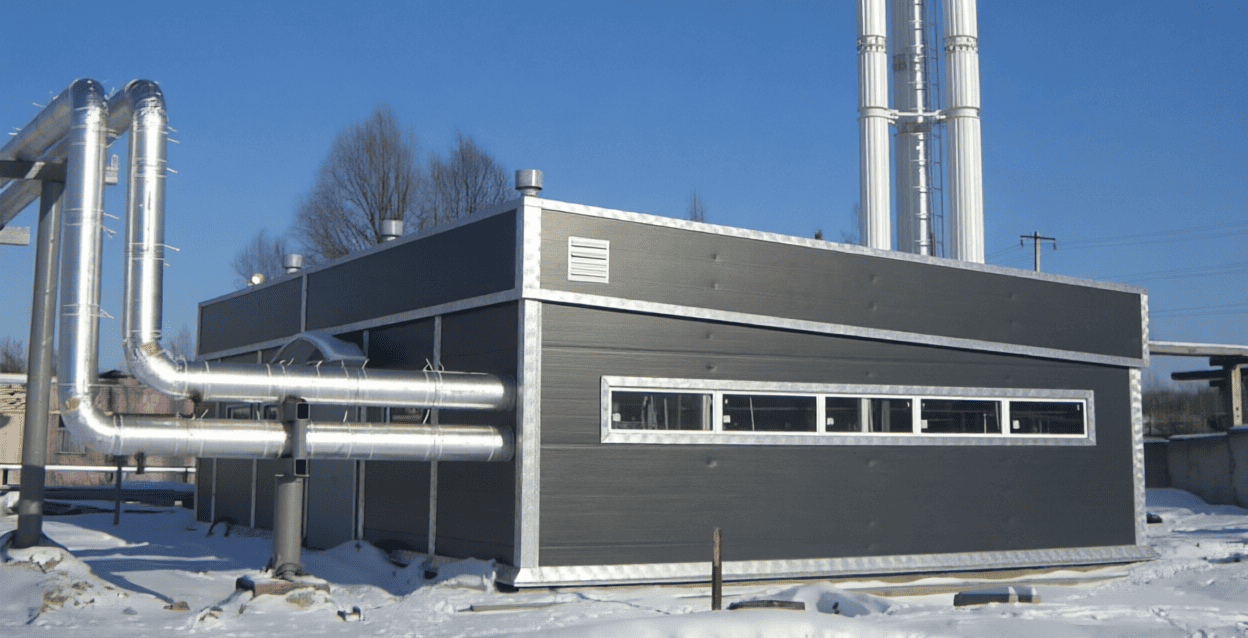

Что такое блочно-модульная котельная (БМК): определение, назначение, особенности

Блочно-модульная котельная, также известная как транспортабельная или блочная котельная установка (ТКУ, БКУ), — это готовый к эксплуатации комплекс оборудования, собранный и протестированный в заводских условиях. Он размещается в одном или нескольких утепленных модулях-контейнерах и доставляется на место в собранном виде.

Назначение — автономное обеспечение теплом, горячим водоснабжением (ГВС) и паром для производственных нужд различных объектов: от жилых комплексов до промышленных предприятий.

Характеристики, отличающие БМК от традиционных решений:

• Полная заводская готовность. Все оборудование монтируется, отлаживается на производстве, что гарантирует качественную сборку.
• Транспортабельность. Габариты модулей позволяют перевозить их стандартным автомобильным или железнодорожным транспортом.
• Автономность. Установка работает независимо от центральных теплосетей.
• Масштабируемость. Мощность можно наращивать, добавляя новые модули.
• Быстрый монтаж. В отличие от капитального строительства, которое длится месяцами, монтаж БМК на подготовленной площадке занимает от нескольких дней до нескольких недель. Это заводское изделие c полной степенью готовности, которое решает задачу теплоснабжения «под ключ».

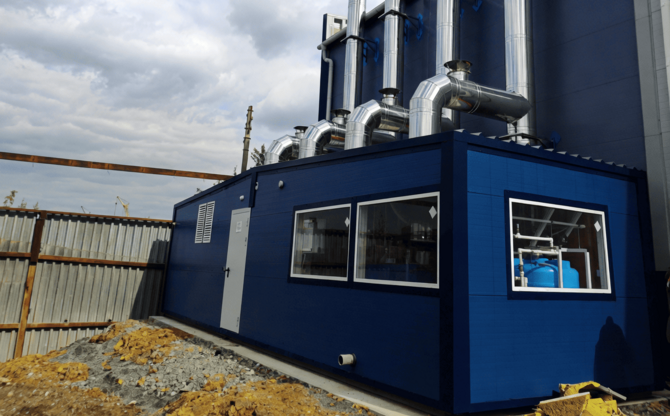

Устройство блочно-модульной котельной

Чтобы понять функциональность БМК, необходимо рассмотреть ее основные компоненты и их взаимодействие. Вся система представляет собой слаженный механизм, где каждый элемент выполняет свою роль.

• Модульное здание. Цельнометаллический, утепленный, пожаробезопасный корпус. Он защищает оборудование от внешней среды, обеспечивает необходимые условия для его работы. Габариты модуля подходят для удобной транспортировки.
• Основное котельное оборудование. Сердце установки, включающее:
• Котлы. Основные генераторы тепла. Могут быть водогрейными (нагрев воды), паровыми (производство пара) или комбинированными.
• Горелочные устройства. Обеспечивают сжигание топлива. Бывают газовыми, дизельными, мазутными или комбинированными.
• Насосное оборудование. Циркуляционные насосы обеспечивают движение теплоносителя по контуру, а подпиточные — поддерживают необходимое давление.
• Теплообменники. Передают тепло от одного контура к другому, например, от контура котла к контуру отопления или ГВС.
• Дымовые трубы. Отводят продукты сгорания.
• Вспомогательные системы. Обеспечивают стабильную и долговечную работу:
• Водоподготовка. Включает фильтры, умягчители и деаэраторы для очистки воды от примесей, солей и кислорода, что предотвращает коррозию и накипь.
• Топливоподача. Для жидкого и твердого топлива предусматриваются склады, баки и линии подачи.
• Комплексы автоматизации и КИП (контрольно-измерительные приборы).
• Контроллеры и датчики. Управляют всеми процессами, поддерживают заданную температуру теплоносителя в зависимости от погоды, контролируют работу горелок и насосов.
• Диспетчеризация. Позволяют удаленно контролировать и управлять БМК: постоянное присутствие персонала не нужно.
• Системы безопасности. Гарантируют надежную работу:
• Пожарная и охранная сигнализация.
• Датчики контроля загазованности.
• Системы аварийного отключения при превышении давления, температуры или утечке топлива.

Принцип действия прост: топливо подается в горелку и сжигается в топке котла, нагревая теплоноситель (воду, пар или масло). Насосы циркулируют нагретый теплоноситель через теплообменники, где происходит передача тепла в контуры отопления и горячего водоснабжения (ГВС) конечным потребителям. Охлажденный теплоноситель возвращается в котел для повторного нагрева, создавая замкнутый цикл. Автоматика поддерживает этот процесс в оптимальном режиме.

Виды БМК: полная классификация для выбора

Многообразие задач теплоснабжения привело к появлению различных типов БМК. Выбор зависит от доступности ресурсов, требований системы отопления и бюджета. Рассмотрим полную классификацию.

• По виду используемого топлива
• Газовые. Работают на природном или сжиженном газе (СУГ). Наиболее экономичный, а также экологичный вариант при наличии газопровода.
• Дизельные (жидкотопливные). Используют дизельное топливо или мазут. Оптимальны при отсутствии газа, часто применяются как резервные. Требуют организации склада топлива.
• Твердотопливные. Работают на угле, пеллетах, дровах. Востребованы в регионах с доступным и дешевым твердым топливом. Требуют более сложной архитектуры топливоподачи и золоудаления.
• Комбинированные (многотопливные). Могут работать на нескольких видах топлива, например, "газ-дизель". Обеспечивают максимальную надежность.
• По типу теплоносителя
• Водогрейные. Самый распространенный тип. Нагревают воду для систем отопления, горячего водоснабжения.
• Паровые. Генерируют пар для технологических нужд на промышленных предприятиях (пищевая, химическая промышленность).
• Диатермические (масляные). Используют в качестве теплоносителя специальное масло, которое нагревается до значительных температур (до +300°C) без высокого давления. Применяются в специфических производственных процессах.
• По типу установки
• Отдельно стоящие. Классический вариант, размещаются на некотором расстоянии от отапливаемого здания.
• Пристроенные. Примыкают к стене здания.
• Крышные. Устанавливаются на крышах зданий, экономят площадь земельного участка.
• Встроенные. Размещаются внутри существующих зданий (при соблюдении строгих норм безопасности).
• По мощности и исполнению
• Малой мощности (до 1 МВт). Часто комплектуются дутьевыми (вентиляторными) горелками..
• Средней мощности (1-10 МВт). Стандарт для большинства установок, используются дутьевые (вентиляторные) горелки.
• Большой мощности (свыше 10 МВт). Как правило, это многомодульные комплексы.
• Одномодульные и многомодульные. В зависимости от мощности и комплектации, котельная может состоять из одного или нескольких состыкованных блоков.

Преимущества и недостатки блочно-модульных котельных: объективный взгляд

У такого решения есть свои сильны и слабые стороны.

Преимущества

• Быстрый ввод в эксплуатацию. За счет максимальной заводской готовности время монтажа и запуска сокращается на 30-50% по сравнению с капитальным строительством.
• Образцовое качество и надежность. Сборка в заводских условиях под контролем ОТК минимизирует ошибки и гарантирует соответствие стандартам.
• Автономность. Полная независимость от центральных теплосетей, их аварий, отключений, растущих тарифов.
• Высокий уровень автоматизации. Современные БМК могут работать без постоянного присутствия оператора. Удаленный мониторинг и управление позволяют контролировать все параметры дистанционно.
• Экономичность. Позволяет избежать потерь 10–15%, характерных для протяженных централизованных сетей. Точная настройка автоматики и высокий КПД (до 95%) оптимизируют расход топлива.
• Мобильность и масштабируемость. Котельную можно демонтировать, перевезти на новое место установки. Мощность легко наращивается путем добавления модулей.
• Повышенная безопасность. Комплекс встроенных систем защиты (контроль давления, температуры, загазованности) обеспечивает безопасную эксплуатацию.

Недостатки

• Более высокая первоначальная стоимость. Цена готового заводского изделия может быть выше, чем затраты на закупку оборудования и самостоятельное строительство капитальной котельной малой мощности.
• Зависимость от доступности топлива. Для дизельных, мазутных, твердотопливных БМК необходимо организовывать логистику поставок и хранение топлива.
• Нуждается в квалифицированном обслуживании. Несмотря на автоматизацию, БМК требует регулярного технического обслуживания силами сертифицированных специалистов.
• Требования к площадке. Для установки требуется подготовленный фундамент, подъездные пути для тяжелой техники и подключение к коммуникациям (электричество, вода).

БМК против капитальной котельной: детальное сравнение, критерии выбора

Выбор между блочно-модульной и капитальной котельной — одно из ключевых решений. Чтобы сделать его правильно, сравним оба варианта по основным параметрам.

Критерий	Блочно-модульная	Капитальная (стационарная)
Сроки реализации	4–8 месяцев (проектирование, производство, монтаж)	6–18 месяцев (проектирование, экспертиза, строительство, монтаж)
Первоначальные инвестиции	Выше стоимость готового модуля, но ниже затраты на строительно-монтажные операции.	Стоимость оборудования ниже, но значительнее затраты на капитальное строительство здания.
Эксплуатационные расходы	Ниже за счет отсутствия постоянного персонала и меньших теплопотерь.	Затратнее за счет необходимости содержания штата операторов и потерь в протяженных сетях.
Мобильность	Высокая. Возможность демонтажа и перемещения на другую площадку.	Отсутствует. Стационарное капитальное строение.
Требования к персоналу	Минимальные. Возможна работа без постоянного оператора, удаленный контроль.	Требуется постоянный штат квалифицированных операторов.
Масштабируемость	Высокая. Легко наращивать мощность, добавляя новые модули.	Сложная и дорогая. Требует реконструкции здания и перепроектирования.
Разрешительная документация	Упрощенный порядок для многих объектов, так как является заводским изделием.	Полный цикл согласований как для объекта капитального строительства.
Требования к площадке	Минимальные. Достаточно легкого фундамента (плита или лента).	Требуется полноценный капитальный фундамент и здание.

Выводы: когда выбирать БМК, а когда — капитальную котельную?

• Блочно-модульная котельная — разумный выбор, если:
• Нужен быстрый запуск теплоснабжения.
• Котельная удалена от центральных коммуникаций.
• Нужен временный или резервный источник тепла.
• В будущем планируется перенос установки или увеличение производительности.
• Ограничен бюджет на длительное капитальное строительство.
• Капитальная котельная может быть предпочтительнее, если:
• Планируется строительство источника очень большой производительности (десятки МВт) на долгосрочную перспективу без изменений.
• Есть доступ к крайне дешевому топливу и неограниченная продолжительность реализации.

По нашему опыту, в большинстве проектов БМК выгоднее из‑за гибкости, быстрого монтажа и низких затрат.

Области применения

Гибкость и автономность сделали БМК универсальным решением.

• Промышленные предприятия. Заводы, склады, производственные цеха. БМК обеспечивают не только отопление, но и пар для технологических процессов.
• Объекты ЖКХ. Новые жилые комплексы, коттеджные поселки, микрорайоны. Позволяют создать независимую и экономичную инфраструктуру теплоснабжения.
• Социальные учреждения. Больницы, школы, детские сады, спортивные сооружения. Для них критически важна надежность и бесперебойность подачи тепла.
• Сельскохозяйственные предприятия. Тепличные комплексы, фермы, птицефабрики. Автономность, возможность работы на биомассе делают БМК незаменимыми.
• Удаленные и временные объекты. Вахтовые поселки, строительные участки, комплексы нефтегазовой добычи. Мобильность, а также быстрый запуск — их главные преимущества.
• Резервные и аварийные источники тепла. Используются для временного теплоснабжения при авариях на центральных сетях или во время плановых ремонтов.

Экономическая эффективность и окупаемость БМК: расчеты и реальные выгоды

Инвестиции в БМК окупаются за счет прямой экономии на эксплуатационных расходах. Рассмотрим ключевые факторы.

• Снижение потерь тепла. Размещение котельной в близости от потребителя сокращает протяженность теплотрасс и снижает теплопотери до 10-15%.
• Оптимизация расхода топлива. Современная автоматика точно регулирует тепловую производительность котельной в зависимости от реальной потребности, а высокий КПД оборудования (90-95%, для мазутных и твердотопливных котлов в составе БМК — 80–88%, для дизельных — 85–92%) обеспечивает максимально эффективное сжигание топлива.
• Сокращение фонда оплаты труда. Эксплуатация в автоматическом режиме без постоянного персонала — это прямая экономия на зарплатах, налогах и социальных выплатах.
• Отсутствие платы за подключение. Стоимость подключения к центральным сетям может составлять значительную часть бюджета, которой в случае с БМК нет.

Расчет окупаемости — это сравнение суммарных затрат на БМК (инвестиции + эксплуатация) с затратами на альтернативный вариант (например, оплата по тарифам центрального отопления). Основные параметры для расчета:

1. Первоначальные инвестиции.
2. Ежегодные эксплуатационные расходы (топливо, обслуживание, ремонт).
3. Текущие или прогнозируемые тарифы на централизованное тепло и ГВС.
4. Объем годового потребления тепла.

По нашему опыту, средние сроки окупаемости для БМК составляют:

• 5–10 лет для газовых (при сравнении с тарифами центрального теплоснабжения).
• 4–7 лет для дизельных, где окупаемость зависит от разницы между стоимостью топлива и тарифами.

Выбор блочно-модульной котельной: пошаговое руководство и чек-лист

Выбор оптимальной БМК — это системный процесс, который требует анализа нескольких ключевых факторов. Используйте это пошаговое руководство для принятия информированного решения.

1. Определение требуемой мощности. Это первый, самый важный шаг. Необходимо выполнить расчет тепловых нагрузок на отопление, вентиляцию, горячее водоснабжение, технологические нужды вашего объекта. Рекомендуется закладывать небольшой запас теплопроизводительности (10-15%).
2. Определение типа топлива. Проанализируйте доступность и стоимость различных видов топлива в вашем регионе. Если есть доступ к магистральному газу — это почти всегда наиболее удачный вариант. Если нет — оцените логистику , а также стоимость хранения дизельного топлива, СУГ или твердого топлива.
3. Определение типа теплоносителя. Для отопления и ГВС достаточно водогрейной котельной. Для производственных процессов может потребоваться пар или высокотемпературное масло — это определит тип котлов.
4. Анализ места установки. Есть ли место для отдельно стоящей БМК или ее нужно пристраивать/ставить на крышу? Есть ли подъездные пути для крана, грузового транспорта? Достаточно ли места для организации склада топлива?
5. Требования к автоматизации. Определите, какой уровень автономности вам нужен. Достаточно ли базовой автоматики или необходима полная диспетчеризация с передачей данных на удаленный пульт?
6. Оценка бюджета и сроков. Сформулируйте ваши ожидания по первоначальным инвестициям и срокам запуска проекта.
7. Выбор надежного поставщика. Изучите опыт, репутацию производителя. Надежные компании, такие как «СЗМА», предоставляют полный цикл услуг: отпроектирования блочно-модульных и стационарных котельных до сервисного обслуживания. Их отличает опыт реализации проектов для крупных промышленных и гражданских площадок.

Чек-лист для выбора БМК

• Рассчитана тепловая производительность?
• Выбран оптимальный, доступный вид топлива?
• Определен тип теплоносителя (вода, пар, масло)?
• Проанализирована площадка для установки?
• Сформулированы требования к автоматизации?
• Определен бюджет, желаемые сроки?
• Выбран надежный производитель с опытом?

Реализация проекта БМК: от проектирования до запуска

Создание и запуск включает несколько этапов.

1. Предпроектные работы. Сбор исходных данных об объекте, составление технического задания, предварительный расчет тепловых нагрузок, подбор основного оборудования.
2. Проектирование. Разработка проектной документации, которая проходит согласование и, при необходимости, государственную экспертизу. На этом этапе получают технические условия на подключение к сетям (газ, вода, электричество).
3. Производство. На заводе-изготовителе происходит сборка модулей, монтаж, обвязка всего оборудования, установка блоков автоматики и безопасности. Проводятся заводские испытания.
4. Подготовка площадки и монтаж. Параллельно с производством готовится фундамент, прокладываются наружные инженерные сети. Готовые модули доставляются на площадку, устанавливаются на фундамент, подключаются к коммуникациям.
5. Пусконаладочные работы (ПНР). Эксперты проводят индивидуальные испытания каждого элемента, а затем — комплексное опробование в разных режимах для настройки автоматики и вывода на рабочие параметры.
6. Сдача в эксплуатацию. После успешного завершения ПНР котельная регистрируется в надзорных органах (например, в Ростехнадзоре для опасных производственных объектов). Оформляются акты допуска, установка передается в использование.

Средние сроки реализации всего проекта от начала проектирования до запуска составляют 2–4 месяца. При обращении к специалистам, выполняющимразработку проекта блочно-модульной котельной «под ключ», эти сроки можно точно спланировать и увязать с графиком строительства.

Эксплуатация, обслуживание и безопасность блочно-модульных котельных

Ввод в эксплуатацию — это не конец, а начало жизненного цикла котельной. Правильное использование гарантирует ее долгую, безаварийную работу.

• Требования к персоналу. Благодаря высокому уровню автоматизации, БМК не требует постоянного присутствия операторов. Контроль осуществляется дистанционно. Однако для проведения регулярного технического обслуживания необходимо привлекать квалифицированный персонал с соответствующими допусками.
• Регламент технического обслуживания (ТО). Периодичность и состав работ определяются регламентом производителя. Обычно ТО включает:
• Ежедневный/еженедельный осмотр: визуальная проверка оборудования, контроль показаний приборов.
• Ежемесячное ТО: проверка исправности насосов, горелок, систем безопасности.
• Ежегодное ТО: чистка котлов и дымоходов, детальная диагностика, настройка автоматики, подготовка к отопительному сезону.
• Роль автоматизации. Возможно не только управление установкой, но и ведение архива событий, оповещение об отклонениях и авариях по SMS или через интернет. Это позволяет оперативно реагировать на любые нештатные ситуации.
• Безопасность. Эксплуатация БМК абсолютно безопасна при соблюдении правил. Встроенные модули контролируют все критические параметры: давление, температуру, состав воздуха в помещении (контроль загазованности). В случае отклонения от нормы они автоматически отключают подачу топлива и останавливают котельную.

При полноценном сервисе срок службы блочно-модульной котельной — 20-25 лет.

Часто задаваемые вопросы

В: Нужен ли постоянный персонал для обслуживания БМК?
О: Нет, современные БМК полностью автоматизированы и не требуют постоянного присутствия оператора. Контроль осуществляется дистанционно. Персонал необходим только для периодического технического обслуживания по регламенту.

В: Какие разрешительные документы нужны для установки БМК?
О: Перечень зависит от производительности и типа. В общем случае требуется получение технических условий, разработка и согласование проекта. Для паровых котлов давлением выше 0,07 МПа и водогрейных выше 115°C регистрация в Ростехнадзоре и соблюдение ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» обязательны вне зависимости от того, является ли объект ОПО.

В: Можно ли перевезти БМК на другую площадку?
О: Да, это одно из главных преимуществ. Модульная конструкция позволяет демонтировать котельную, перевезти стандартным транспортом и смонтировать на новом месте.

В: Какой срок службы у блочно-модульной котельной?
О: При соблюдении правил эксплуатации и регулярном качественном обслуживании срок службы составляет 20-25 лет.
