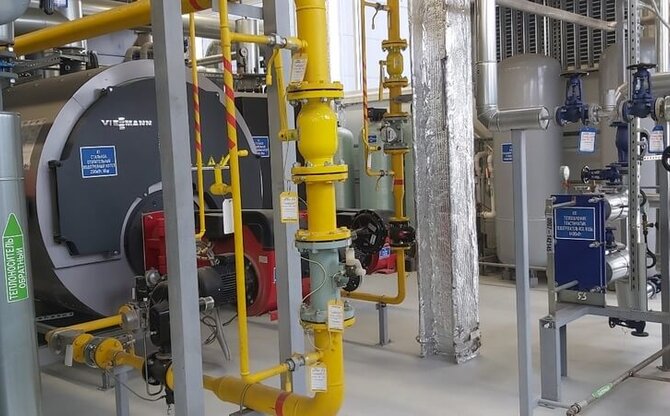

Что входит в проект котельной: полный состав документации, расчеты и требования экспертизы



Проектирование котельной — это не формальная подготовка «списка бумажек», а комплекс инженерных и нормативных решений для снятия рисков: финансовых, технических и юридических. Ошибка на этом этапе может привести к провалу экспертизы, удорожанию строительства и проблемам при эксплуатации. В этой статье мы, специалисты СЗМА с более чем 15-летним опытом в энергетике, разберем, что на самом деле входит в проект котельной, какие расчеты и схемы являются основой и как успешно пройти все согласования.



Что такое проект котельной: не просто 'список бумажек', а комплекс решений

Проект котельной — это комплект проектной и рабочей документации, который содержит всестороннее обоснование технических, конструктивных, экологических и организационных решений для строительства, реконструкции или технического перевооружения объекта. Он служит основой для прохождения экспертизы, получения разрешений, выполнения строительно-монтажных работ и последующей эксплуатации.

Важно понимать, что нормативная база разделяет объекты по мощности. Для встроенных в здания теплогенераторных до 360 кВт действует СП 281.1325800.2016. Для котельных с установленной мощностью 360 кВт и более применяется СП 89.13330.2016. Весь процесс проектирования регулируется Градостроительным кодексом РФ, Постановлениями Правительства № 87 и № 145, а также профильными ГОСТами (например, ГОСТ 21.606 и ГОСТ 21.613). Понимание этих нюансов — первый шаг к грамотному формированию задачи для проектировщика.

Проектная документация (ПД) и Рабочая документация (РД): в чем разница и зачем обе?

Смешивание этих понятий — одна из самых частых и дорогостоящих ошибок, которая приводит к срыву сроков и спорам с подрядчиками.

Проектная документация (ПД) — это документ, который определяет и обосновывает принятые решения.

• Назначение: Обосновать техническую возможность, безопасность и соответствие проекта нормам.
• Регламент: Состав и содержание разделов ПД строго регламентированы Постановлением Правительства РФ № 87.
• Главная функция: Прохождение экспертизы (государственной или негосударственной) согласно ст. 49 ГрК РФ. Без положительного заключения экспертизы по ПД невозможно получить разрешение на строительство.
• Результат: Основа для разработки более детальной рабочей документации.

Рабочая документация (РД) — это комплект документов для непосредственного выполнения работ на объекте.

• Назначение: Детализировать решения, принятые в ПД, до уровня, понятного монтажникам и строителям.
• Регламент: Состав и оформление РД регулируются стандартами системы СПДС, в частности ГОСТ 21.606 (тепломеханика) и ГОСТ 21.613 (электрооборудование).
• Главная функция: Обеспечить точную реализацию проекта на строительной площадке.
• Результат: Чертежи, схемы, спецификации оборудования и материалов для закупки и монтажа.

Хотя закон позволяет разрабатывать ПД и РД одновременно, их функции остаются разными. ПД отвечает на вопрос «что и почему мы строим», РД — на вопрос «как именно мы это строим».

Состав Проектной документации котельной по ПП РФ № 87: обязательные разделы и их содержание

Проектная документация на котельную как объект капитального строительства включает в себя ряд обязательных разделов. Ниже приведен основной перечень с пояснениями специфики для котельных.

• Раздел 1. Пояснительная записка (ПЗ). Содержит исходные данные, обоснование мощности, сведения о технологических решениях и результаты расчетов.
• Раздел 2. Схема планировочной организации земельного участка (СПОЗУ). Определяет расположение котельной, инженерных сетей и благоустройство на участке.
• Раздел 3. Архитектурные решения (АР). Описывает внешний и внутренний облик здания котельной.
• Раздел 4. Конструктивные и объемно-планировочные решения (КР). Содержит расчеты и чертежи несущих конструкций здания, фундаментов.
• Раздел 5. Сведения об инженерном оборудовании (ИОС). Самый объемный раздел, который включает подразделы по всем системам:
• Электроснабжение (ИОС1)
• Водоснабжение (ИОС2)
• Водоотведение (ИОС3)
• Отопление, вентиляция и кондиционирование, тепловые сети (ИОС4)
• Сети связи (ИОС5)
• Система газоснабжения (ИОС6)
• Технологические решения (ТХ) — ключевой подраздел, где описывается выбор основного и вспомогательного оборудования, приводится тепловая схема, компоновка, топливный режим.
• Раздел 6. Проект организации строительства (ПОС). Описывает последовательность и методы ведения строительных работ.
• Раздел 8. Мероприятия по охране окружающей среды (ООС). Одна из "невидимых" дыр проекта. Включает расчеты рассеивания выбросов загрязняющих веществ (по Приказу Минприроды № 273) и акустические расчеты. При необходимости разрабатывается проект санитарно-защитной зоны (СЗЗ) по новым требованиям МР 2.1.1.0358-24 (с 2025 года).
• Раздел 9. Мероприятия по обеспечению пожарной безопасности (ПБ).
• Раздел 11. Смета на строительство объектов капитального строительства.

Важный нюанс: Наружный газопровод (сети газораспределения или газопотребления до 1,2 МПа) часто является отдельным проектом, состав которого регулируется Приложением № 10 к ПП РФ № 87. Его необходимо согласовывать с газораспределительной организацией (ГРО).

Рабочая документация котельной: что нужно для монтажа и пусконаладки

Когда заказчик говорит "мне нужен проект", он часто подразумевает именно рабочую документацию, по которой можно закупить оборудование и выполнить монтаж. Вот что входит в основные комплекты РД для котельной.

• Тепломеханические решения (марка ТМ). Разрабатываются по ГОСТ 21.606-2016 и включают:
• Планы и разрезы расположения основного и вспомогательного оборудования.
• Принципиальную тепловую схему котельной.
• Планы и разрезы трубопроводов с указанием диаметров, арматуры и изоляции.
• Чертежи нетиповых тепломеханических установок.
• Спецификации оборудования, изделий и материалов.
• Опросные листы на заказное оборудование.
• Силовое электрооборудование и электроосвещение (марка ЭМ/ЭО). Разрабатываются по ГОСТ 21.613-2014 и содержат:
• Принципиальные однолинейные схемы электроснабжения.
• Планы расположения электрооборудования и прокладки кабельных трасс.
• Чертежи щитового оборудования.
• Спецификации и опросные листы.
• Другие марки. В зависимости от сложности объекта также разрабатываются комплекты по автоматизации (АК), водоснабжению и канализации (ВК), отоплению и вентиляции (ОВ) и другие.

Именно этот уровень детализации позволяет подрядчику точно реализовать проектные решения.

Ключевые расчеты и схемы в проекте котельной: что реально считают и чертят инженеры

В основе любого проекта лежат точные инженерные расчеты. Подход «площадь умножить на удельную мощность и добавить запас» недопустим и гарантированно приведет к проблемам.

Ключевые расчеты:

1. Расчет тепловой мощности. Это комплексный расчет, учитывающий нагрузки на отопление, вентиляцию, горячее водоснабжение (ГВС), технологические нужды, а также собственные нужды котельной и потери тепла в сетях. Климатические параметры для расчета принимаются по актуальному СП 131.13330.2025.
2. Гидравлические расчеты. Необходимы для определения диаметров трубопроводов, потерь давления в системе и корректного подбора насосного оборудования.
3. Аэродинамический расчет. Выполняется для определения высоты и диаметра дымовой трубы, обеспечивающей необходимую тягу и рассеивание выбросов в атмосферу в соответствии с Приказом Минприроды № 273.

Ключевые схемы:

1. Тепловая схема котельной. Принципиальная схема, показывающая взаимосвязь всего оборудования: котлов, насосов, теплообменников, баков, трубопроводов и арматуры. Это «сердце» тепломеханической части проекта (марка ТМ), обязательный элемент по ГОСТ 21.606.
2. Однолинейная электрическая схема. Это сжатая карта электроснабжения объекта по ГОСТ 2.702 и ГОСТ 21.613. На ней отображаются источники питания, вводно-распределительные устройства (ВРУ), основные потребители, аппараты защиты и связи между ними. Она позволяет быстро оценить структуру и надежность электропитания котельной.

Экспертиза проекта котельной: виды, этапы и как избежать 'срыва'

Прохождение экспертизы — критически важный этап, на котором проверяется соответствие ПД всем нормам.

Виды экспертизы:

• Государственная экспертиза. Обязательна для большинства ОПО, объектов, финансируемых из бюджета, и других, указанных в ст. 49 ГрК РФ. Регулируется ПП РФ № 145.
• Негосударственная экспертиза. Может проводиться для объектов, не подлежащих обязательной госэкспертизе. Заключение имеет ту же юридическую силу.
• Экспертиза промышленной безопасности (ЭПБ). Проводится для документации на техническое перевооружение Опасного Производственного Объекта (ОПО) в соответствии с ФЗ-116. Это отдельная процедура, не заменяющая экспертизу ПД.

Типичные ошибки, которые ведут к отрицательному заключению:

• Неполный состав разделов ПД.
• Несоответствие данных инженерных изысканий проектным решениям.
• Ошибки в оформлении документации для электронной подачи. С 9 июля 2025 года обязательны XML-схемы задания на проектирование, а с 11 июня 2026 года — и других документов.
• Неверная квалификация работ (например, реконструкция заявлена как техперевооружение).
• Слабая проработка внешнего газового контура и отсутствие согласований с ГРО.

Опытный проектировщик, как СЗМА, знает эти узкие места и готовит документацию так, чтобы минимизировать риски получения замечаний.

Котельная как Опасный Производственный Объект (ОПО): критерии и последствия

Не любая газифицированная котельная автоматически является ОПО. Статус объекта определяется по признакам, перечисленным в ФЗ-116.

Основные критерии для котельной:

• Использование природного газа под давлением, превышающим установленные нормы.
• Использование оборудования, работающего под избыточным давлением более 0,07 МПа (паровые котлы, сосуды).
• Использование воды с температурой нагрева свыше 115 °C (паровые и водогрейные котлы).

Если котельная идентифицируется как ОПО, это влечет за собой серьезные последствия:

• Обязательная регистрация объекта в реестре Ростехнадзора. С 1 марта 2026 года вступают в силу новые правила регистрации по ПП РФ № 1363.
• Необходимость разработки и согласования дополнительной документации, например, прохождения ЭПБ при техперевооружении.
• Более строгие требования к эксплуатации, аттестации персонала и страхованию ответственности.

Спорные вопросы и неочевидные нюансы проектирования котельных

Проектирование котельных полно нюансов, которые отличают экспертный подход от поверхностного.

1. БМК: объект капитального строительства (ОКС) или нет? Это казусный вопрос. Судебная практика и позиция экспертов разнятся. Если блочно-модульная котельная имеет прочную связь с землей через заглубленный фундамент, ее с высокой вероятностью признают ОКС, что потребует полноценной экспертизы ПД. Решение зависит от конкретных характеристик и позиции местной экспертизы.
2. Один котел или минимум два? Для обеспечения надежности теплоснабжения СП 89.13330.2016 требует устанавливать не менее двух котлов. Установка одного котла допускается только для производственных котельных второй категории при наличии разрешения. Желание заказчика сэкономить часто вступает в конфликт с нормами надежности.
3. Реконструкция или техническое перевооружение? Эти понятия часто путают. Реконструкция — это изменение параметров ОКС (высоты, площади, объема), регулируется Градостроительным кодексом и требует экспертизы ПД. Техперевооружение — это изменение технологического процесса на ОПО, регулируется ФЗ-116 и требует ЭПБ. Ошибка в квалификации работ ведет к выбору неверного маршрута согласований.
4. Нетривиальные требования. Для котельных первой категории надежности требуется электроснабжение от двух независимых источников, а также водоснабжение от двух вводов или с резервным баком запаса воды на 54 часа работы. Эти «мелочи» критичны для прохождения экспертизы.

Как выбрать подрядчика для проектирования котельной: на что обратить внимание

Выбор грамотного проектировщика — залог успеха всего проекта. Опирайтесь на следующие критерии:

• Знание актуальной нормативной базы. Специалисты должны ориентироваться в последних изменениях, включая новые СП, правила 2025-2026 годов по XML-схемам и регистрации ОПО.
• Опыт успешного прохождения экспертиз. Уточните, есть ли у компании опыт прохождения государственной экспертизы, негосударственной и ЭПБ.
• Членство в СРО. С 1 марта 2026 года по ФЗ № 309-ФЗ подготовка и проектной, и рабочей документации по договорам с застройщиками и техзаказчиками требует членства в СРО. Это подтверждает легитимность компании.
• Комплексный подход. Идеальный подрядчик поможет не только с разработкой документации, но и со сбором исходных данных, сопровождением в экспертизе и авторским надзором.
• Реализованные проекты. Портфолио с объектами, аналогичными вашему (например, для промышленных предприятий как «РЫБОКОМБИНАТ» или фармацевтических заводов как «Солофарм»), — лучшее доказательство компетенций.

Компания СЗМА соответствует всем этим критериям, предлагая надежные и оптимальные решения для проектирования котельных любой сложности. Мы гарантируем 100% соответствие проекта нормам и успешное прохождение согласований.

Реализованные объекты СЗМА

//////

//////

Часто задаваемые вопросы

1. Нужна ли экспертиза проекта котельной, если это БМК или реконструкция?
   Да, с высокой вероятностью. Если БМК устанавливается на капитальный фундамент и имеет прочную связь с землей, она признается объектом капитального строительства (ОКС) и ее проектная документация подлежит экспертизе. Реконструкция ОКС также всегда требует прохождения экспертизы проектной документации.
2. Чем отличается проектная документация (ПД) от рабочей документации (РД) и почему нельзя обойтись только одним?
   ПД нужна для обоснования проекта и прохождения экспертизы. РД нужна для выполнения строительно-монтажных работ. Это документы разного назначения. Без положительного заключения экспертизы по ПД нельзя получить разрешение на строительство, а без детализированной РД невозможно качественно построить объект.
3. Почему наружный газопровод часто проектируется отдельно от самой котельной?
   Потому что наружные сети газоснабжения до 1,2 МПа регулируются отдельным нормативным контуром (Приложение № 10 к ПП РФ № 87) и требуют отдельного согласования с газораспределительной организацией (ГРО). Это технически и юридически обособленная часть проекта.
4. Можно ли установить один котел в котельной для экономии?
   В большинстве случаев нет. СП 89.13330.2016 требует устанавливать не менее двух котлов для обеспечения надежности теплоснабжения потребителей. Исключения возможны для производственных котельных второй категории, но это требует отдельного обоснования.
5. Что такое однолинейная схема котельной и почему она важна?
   Это упрощенное графическое изображение системы электроснабжения котельной. Она показывает ключевые элементы: источник питания, распределительные щиты, основные потребители (котлы, насосы) и аппараты защиты. Схема важна, так как позволяет быстро оценить структуру, логику и надежность всей системы электропитания.
6. Какие свежие изменения в законодательстве нужно учитывать при проектировании котельных в 2025-2026 годах?
   Ключевые изменения: обязательное использование XML-схем для подачи документов на экспертизу (с 2025-2026 гг.), новые правила регистрации ОПО в Ростехнадзоре (с 1 марта 2026 г.), ужесточение требований к членству в СРО для разработчиков РД (с 1 марта 2026 г.) и применение новых климатических данных по СП 131.13330.2025.
